Наименование | Обозначение /(№ изм. КД) | Примечание |
---|---|---|
Узел режущий задний РУ-22 | РУ-22 00 00 00.000/Изм.2 | задний |
Узел режущий передний РУ-22 | РУ-22 00 00 00.000-01/Изм.2 | передний |

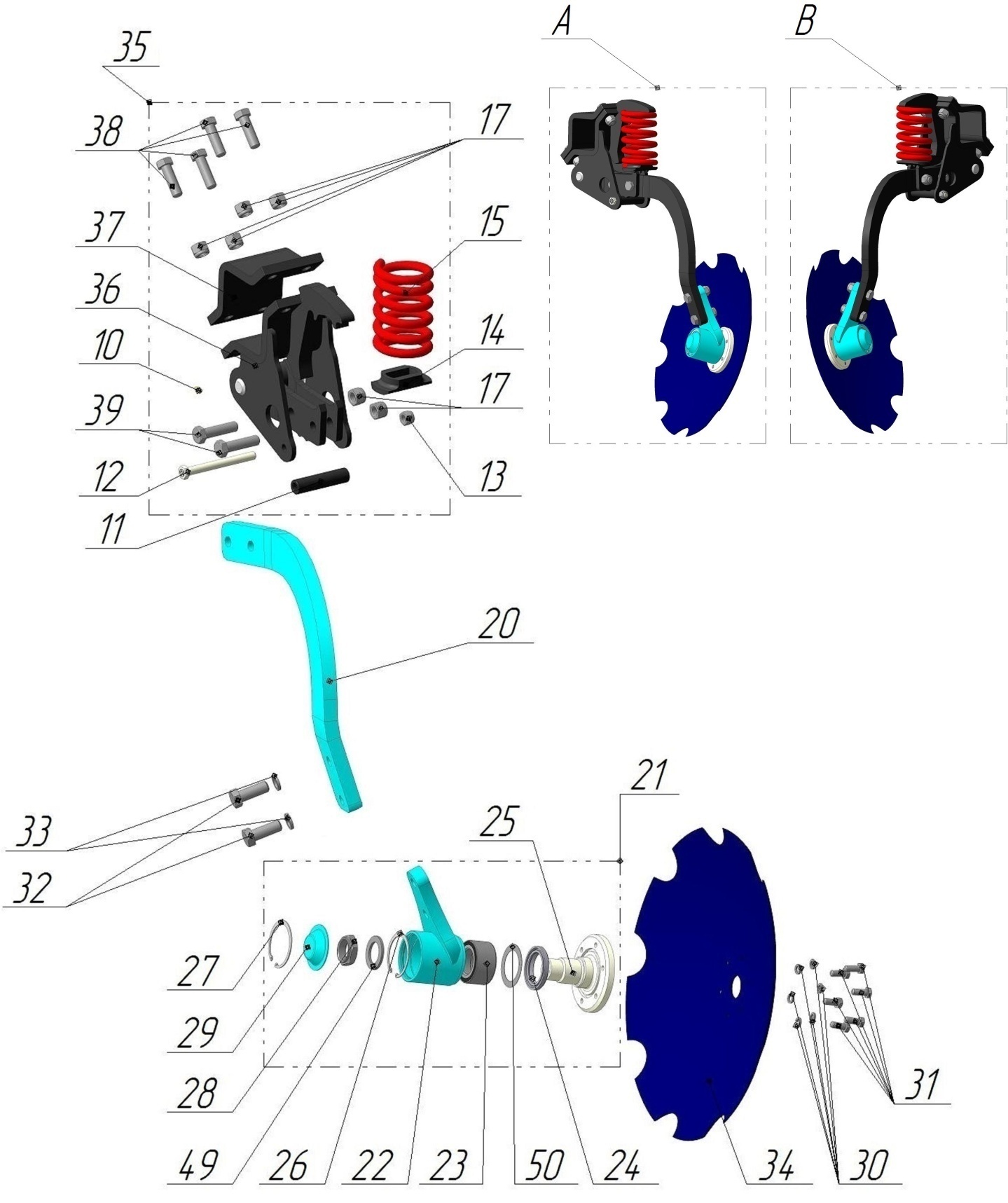

№ пп | Обозначение /(№ изм. КД) | Наименование |
Кол-во |
---|---|---|---|
А |
РУ-22 00 00 00.000/Изм.2 |
Узел режущий задний РУ-22 |
1 |
В |
РУ-22 00 00 00.000-01/Изм.2 |
Узел режущий передний РУ-22 |
1 |
10 |
ГОСТ 19853-74 |
Масленка 1.2.Ц6 |
1 |
11 |
БП-2 00 00 00.004 |
Втулка ограничитель БП-2 |
1 |
12 |
Б М16х160.01 |
Болт специальный М16х160.01 |
1 |
13 |
DIN 985 |
Гайка М16.10.016 |
1 |
14 |
БП-2 00 00 00.003 |
Качалка |
1 |
15 |
БП-2 00 00 00.010 "А" |
Пружина 227х118 |
1 |
17 |
DIN 985 |
Гайка М20.10.016 |
6 |
20 |
РУ-22 00 00 00.010 (Е) |
Стойка задняя РУ-22 |
1 |
РУ-22 00 00 00.010-01 (Е) |
Стойка передняя РУ-22 |
||
21 |
ПУ-8 00 00 00.000 |
Узел подшипниковый ПУ-8 |
1 |
22 |
ПУ-8 01 00 00.000 |
Корпус в сборе |
1 |
23 |
6У-537909К1С17 |
Подшипник 49х84х43 |
1 |
24 |
ГОСТ 8752-79 |
Манжета 2,2-60х85-1 |
1 |
25 |
ПУ-8 00 00 00.001 |
Ось диска |
1 |
26 |
ГОСТ 13943-68 |
Кольцо А85 |
1 |
27 |
ГОСТ 13943-68 |
Кольцо А90 |
1 |
28 |
Г-М42х1,5х20.01 |
Гайка контрящаяся |
1 |
29 |
БДУ-2,4.17.00.006 |
Крышка |
1 |
30 |
ГОСТ 6402-70 |
Шайба 12.65Г.016 |
6 |
31 |
ГОСТ 7798-70 |
Болт М12-6gх30.109.35.016 |
6 |
32 |
ГОСТ 7798-70 |
Болт М20-6gх75.109.35.016 |
2 |
33 |
ГОСТ 6402-70 |
Шайба 20.65Г.016 |
2 |
34 |
1905.24.50-01-26-01 |
Диск 610х5мм |
1 |
35 |
БП-4 00 00 00.000 |
Блок пружинный БП-4 |
1 |
36 |
БП-4 01 00 00.000 |
Кронштейн несущий БП-4 |
1 |
37 |
БП-4 01 00 00.003-02 М |
Скоба БП-4 |
1 |
38 |
ГОСТ 7798-70 |
Болт М20-6gх65.109.35.016 |
4 |
39 |
ГОСТ 7798-70 |
Болт М20-6gх80.129.35016 |
2 |
49 |
РУ-16.00.00.004 |
Шайба |
1 |
50 |
ПУ-8 00 00 00.002 |
Кольцо защитное |
1 |
